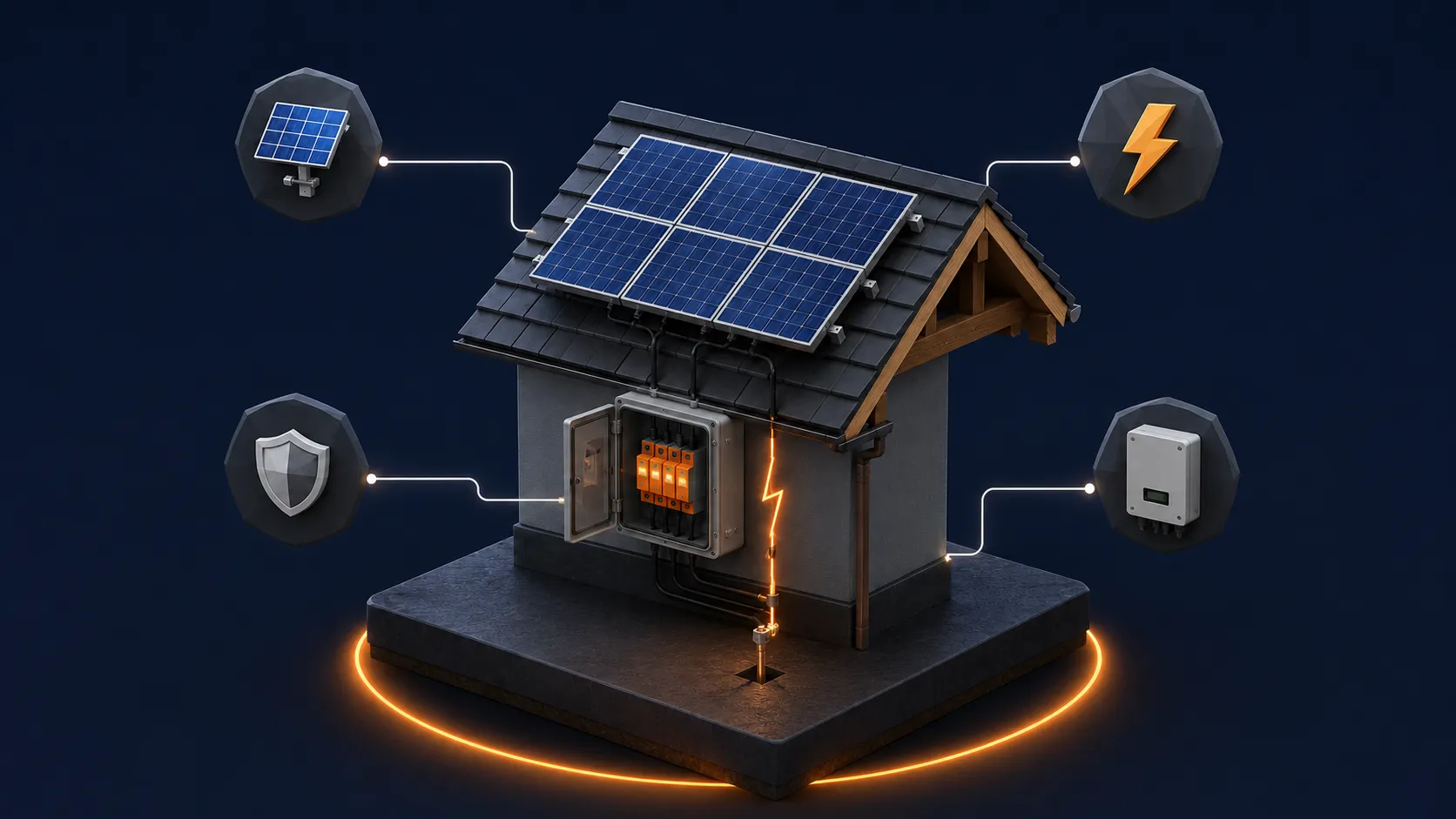

Überspannungsschutz für PV-Anlagen: Warum er Pflicht ist und wie er aufgebaut wird

Eine Photovoltaikanlage ist die exponierteste Elektronik am ganzen Haus: Module auf dem Dach, lange Leitungen, ein teurer Wechselrichter. Genau das macht sie blitz- und überspannungsgefährdet. Ein durchdachter Überspannungsschutz für die PV-Anlage kostet einen Bruchteil des Wechselrichters – und ist nach den geltenden Normen ohnehin gefordert. Hier erfahren Sie, welche Schutzgeräte auf der DC- und AC-Seite nötig sind, wann Typ 1 dazukommt und wie wir das umsetzen.

Warum PV-Anlagen besonders gefährdet sind

Eine Photovoltaikanlage vergrößert die Angriffsfläche für Überspannungen gleich dreifach: Die Modulfläche auf dem Dach wirkt wie eine Antenne für Blitz-Einkopplungen, die langen DC-Leitungen führen Spannungsspitzen direkt zum Wechselrichter, und über den AC-Anschluss koppeln Spitzen aus dem Netz ein. Schon ein Blitzeinschlag mehrere Hundert Meter entfernt kann genügen, um den Wechselrichter oder den Stromspeicher zu zerstören.

Pflicht oder nicht? Was die Normen verlangen

Für PV-Anlagen ist Überspannungsschutz in Österreich faktisch Standard. Die einschlägigen Regeln (OVE E 8101 sowie die PV-Errichtungsrichtlinien nach ÖVE/ÖNORM) verlangen eine Risikobewertung – und die fällt bei einer dachmontierten PV-Anlage fast immer zugunsten eines Schutzes aus. Mehr zum Gesamtkonzept lesen Sie in unserem Ratgeber Überspannungsschutz nachrüsten und – für das Gebäude – unter Blitzschutz in Wien.

DC- und AC-Schutz: beide Seiten absichern

Anders als bei einer normalen Hausinstallation braucht eine PV-Anlage Schutz an zwei Stellen:

Reicht der Abstand zwischen Modulen und Wechselrichter über eine bestimmte Leitungslänge hinaus, ist zusätzlicher Schutz nötig – auch das prüfen wir bei der Planung.

Typ 1, Typ 2 oder beides?

• Ohne äußeren Blitzschutz: In der Regel genügt Typ 2 auf DC- und AC-Seite – der Standard für die meisten Aufdach-Anlagen.
• Mit äußerem Blitzschutz (Blitzableiter): Dann ist ein kombinierter Typ 1+2 erforderlich, der auch direkte Blitzteilströme ableitet.
• Feinschutz (Typ 3): Für besonders empfindliche Verbraucher im Haus sinnvoll.

Der Ablauf: So setzen wir den PV-Überspannungsschutz um

• 1
  Risikobewertung & Erdung prüfen

  Wir prüfen Dachlage, Leitungslängen, vorhandenen Blitzschutz und die Erdung – daraus ergibt sich der nötige Schutz.
• 2
  Fixpreisangebot

  Sie erhalten ein verbindliches Festpreisangebot – für Neuanlage oder Nachrüstung am Bestand.
• 3
  DC- & AC-Ableiter einbauen

  Typ 2 (bzw. Typ 1+2) am Generatoranschluss und im Verteiler, normgerecht verdrahtet und sauber an die Erdung angebunden.
• 4
  Prüfung & Dokumentation

  Funktionsprüfung und Dokumentation – auf Wunsch im Rahmen eines E-Befunds.

Häufige Fragen zum Überspannungsschutz bei PV

Ist Überspannungsschutz bei jeder PV-Anlage Pflicht?

Über die Risikobewertung nach OVE E 8101 läuft es bei dachmontierten Anlagen praktisch immer auf einen verpflichtenden Schutz hinaus. Unabhängig davon ist er angesichts der Wechselrichter-Kosten dringend zu empfehlen.

Brauche ich DC- und AC-Schutz?

Ja. Die DC-Seite schützt den empfindlichen Wechselrichter-Eingang und die Strings, die AC-Seite den Ausgang und Ihre Hauselektronik. Nur beides zusammen ergibt einen vollständigen Schutz.

Kann man Überspannungsschutz bei einer bestehenden PV-Anlage nachrüsten?

Ja. Wir prüfen die bestehende Anlage und ergänzen die fehlenden Ableiter auf DC- und AC-Seite – sofern die Erdung passt, ist das meist ohne großen Aufwand möglich.

Schützt der Überspannungsschutz auch den Stromspeicher?

Ein korrekt geplanter Schutz bezieht den Speicher mit ein. Gerade Batteriespeicher sind teure, empfindliche Komponenten, die vom Schutzkonzept profitieren.

PV-Überspannungsschutz vom Profi – BS Elektrobau Wien

Wir planen und installieren den Überspannungsschutz für Ihre Photovoltaikanlage normgerecht auf DC- und AC-Seite – in Wien und Niederösterreich, mit Fixpreis nach Besichtigung. So bleibt das teuerste Bauteil Ihrer Anlage zuverlässig geschützt.

• DC- & AC-Schutz: beide Seiten der Anlage normgerecht abgesichert.
• Richtiger Typ: Typ 2 oder Typ 1+2 je nach Blitzschutz und Risikolage.
• Schützt die Investition: Wechselrichter, Speicher und Hauselektronik.
